फार्मास्युटिकल कार्ट्रिज फिलिंग: प्रक्रिया और उपकरण आवश्यकताएँ

छोटी मात्रा में सड़न रोकनेवाला उत्पादन में कार्ट्रिज भरना सबसे अनुक्रम-संवेदनशील कदम है। कंटेनर बिना आधार के आता है, दोनों सिरों पर सील किया जाता है, और प्रत्येक अपस्ट्रीम पैरामीटर - बुलबुला फंसाना, वैक्यूम स्तर, क्रिंप टॉर्क - सीधे भरण सटीकता और कंटेनर बंद करने की अखंडता में फ़ीड करता है। यह मार्गदर्शिका इसके माध्यम से चलती हैफार्मास्युटिकल कारतूस भरनाचरण दर चरण प्रक्रिया करें, प्रत्येक चरण में सड़न रोकने वाली स्थितियों की आवश्यकता होती है, और लाइन निर्दिष्ट करने या आपूर्तिकर्ता का चयन करने से पहले पुष्टि करने योग्य उपकरण विनिर्देश।

चाबी छीनना

• एक कार्ट्रिज को दो बार भरा और सील किया जाता है, इसलिए कंटेनर ओरिएंटेशन और स्टॉपर की स्थिति पंप की सटीकता जितनी ही मायने रखती है।
• बुलबुला फंसाना, पंप परिशुद्धता नहीं, आमतौर पर दृश्य-कण अस्वीकृति की सीमा है।
• वैक्यूम स्टॉपरिंग हेडस्पेस गैस और स्टॉपर सीटिंग को नियंत्रित करता है; दोनों को अपने स्वयं के सत्यापन मापदंडों की आवश्यकता है।
• प्रारूप लचीलापन, बाधा इंटरफ़ेस और निरीक्षण दायरा तीन चीजें हैं जिन्हें स्थापना के बाद जोड़ना महंगा है।

इस पेज पर

1. कार्ट्रिज फिलिंग को शीशी या पीएफएस फिलिंग से क्या अलग बनाता है

2. फार्मास्युटिकल कार्ट्रिज भरने की प्रक्रिया, चरण दर चरण

3. एसेप्टिक आवश्यकताएं: आईएसओ 5, आरएबीएस और आइसोलेटर ट्रेड-ऑफ

4. उपकरण विनिर्देश चेकलिस्ट

5. सामान्य विफलता मोड और उन्हें कैसे सत्यापित करें

6. अक्सर पूछे जाने वाले प्रश्न

कार्ट्रिज फिलिंग को शीशी या पीएफएस फिलिंग से क्या अलग बनाता है

एक शीशी एक कप है: एक खुला सिरा, एक स्थिर आधार, एक सील। एक पहले से भरी हुई सिरिंज में एक सुई ढाल और एक प्लंजर रॉड जोड़ा जाता है लेकिन फिर भी इसे एक खुले सिरे से भरा जाता है। कार्ट्रिज एक सीधी ट्यूब होती है जिसके दोनों सिरों पर सील होती है - पूंछ पर एक प्लंजर स्टॉपर, सिर पर सेप्टम के ऊपर एक एल्यूमीनियम टोपी - यही कारण है कि ऑपरेटर इस प्रारूप को बिना आधार के इंजेक्टर के रूप में वर्णित करते हैं।

दो परिणाम सामने आते हैं. कंटेनर में गुरुत्वाकर्षण का एक उच्च केंद्र होता है और लगभग कोई पदचिह्न नहीं होता है, इसलिए यह अनियंत्रित होता है और लाइन गति पर परिवहन के दौरान अस्थिर होता है। और क्योंकि टेल सील को अक्सर भरने से पहले रखा जाता है, चक्र के दौरान कंटेनर नीचे से प्रभावी रूप से खुला रहता है, जिससे हवा कैसे प्रवेश करती है और कैसे विस्थापित होती है, यह बदल जाता है।

कंटेनर ज्यामिति और दो-सील तर्क

ज्यामिति निरीक्षण रणनीति भी तय करती है। एक स्टॉपर जो थोड़ा झुका हुआ है या पूरी तरह से बैठा नहीं है, आमतौर पर ऐसा होने पर अदृश्य होता है; यह केवल बाद में क्रिम्पिंग या परिवहन के बाद सील विफलता के रूप में सामने आता है। यही कारण है कि स्टॉपर-पोजीशन दृष्टि जांच अंतिम निरीक्षण के बजाय भरने के चरण में होती है। एक खरीदार के लिए, ज्यामिति भी विनिर्देश ट्रिगर है: एक बायोफार्मास्युटिकल कारतूस भरने की प्रक्रिया में अभिविन्यास, बुलबुला प्रवेश और दो क्लोजर को नियंत्रित करना होता है, जहां एक शीशी लाइन एक को नियंत्रित करती है।

केवल विशिष्ट श्रेणियां - अपने स्वयं के कंटेनर ड्राइंग और क्लोजर विनिर्देश के विरुद्ध कार्यशील सीमा की पुष्टि करें।

बायोफार्मास्युटिकल कार्ट्रिज भरने की प्रक्रिया, चरण दर चरण

चाहे कंटेनर रेडी-टू-यूज़ (आरटीयू) नेस्ट और टब के रूप में आता हो या धुले और डीपाइरोजेनेटेड बल्क के रूप में, कार्ट्रिज भरने की प्रक्रिया एक ही क्रम का पालन करती है: कंटेनर ट्रांसफर और ओरिएंटेशन, फिलिंग, वैक्यूम स्टॉपरिंग, एल्युमीनियम कैप सीलिंग, इन-लाइन निरीक्षण। कई लाइनों पर भरने से पहले एक टेल प्लंजर रखा जाता है, जो ट्यूब को एक अथाह सिरिंज में बदल देता है।

1. कंटेनर हैंडलिंग: घोंसला, टब और ओरिएंटेशन नियंत्रण

कंटेनर हैंडलिंग पहला नियंत्रण बिंदु है और इसे अक्सर कम निर्दिष्ट किया जाता है। कंपन अभिविन्यास या दृष्टि-आधारित स्थिति के साथ संयुक्त एक केन्द्रापसारक अनस्क्रैम्बलर ट्यूब को सीधा रखता है और स्थानांतरण के दौरान बोतल-से-बोतल संपर्क को कम करता है। आरटीयू प्रारूपों के लिए, टब खोलना, घोंसला निष्कर्षण और सतह परिशोधन को अपने स्वयं के मापदंडों की आवश्यकता होती है: फिल्म हटाने के दौरान कण उत्पादन, महत्वपूर्ण क्षेत्र में स्थानांतरण पथ, और - जहां एक आइसोलेटर का उपयोग किया जाता है - स्थानांतरण इंटरफ़ेस की अखंडता और परिशोधन सत्यापन।

2. भरना: बुलबुला नियंत्रण और खुराक सटीकता

बायोफार्मास्युटिकल कार्ट्रिज भरने की प्रक्रिया में, फिल आमतौर पर 0.2 एमएल और 5.0 एमएल के बीच होता है, और उत्पाद आमतौर पर कतरनी-संवेदनशील, फोम-प्रोन प्रोटीन, पेप्टाइड या पॉलिमर समाधान होता है। गति से, भरने वाली सुई से जेट तरल सतह पर टकराता है और हवा में प्रवेश करता है; परिणामी सूक्ष्म-बुलबुले निरीक्षण के दौरान वितरित मात्रा और दृश्य-कण परिणाम दोनों को प्रभावित करते हैं।

दो प्रति उपाय मानक हैं. इन-लाइन वैक्यूम डीगैसिंग उत्पाद के सुई तक पहुंचने से पहले घुले हुए गैस भार को कम कर देता है। तरल-स्तर-निम्नलिखित भरने से स्तर बढ़ने पर सुई ऊपर उठती है, इसलिए सतह पर प्रभाव कम हो जाता है। हयालूरोनिक एसिड जैसे उच्च-चिपचिपाहट वाले उत्पादों के लिए, बुलबुला हटाना कठिन होता है और कम-कतरनी पंप बॉडी के साथ वैक्यूम भरने का संयोजन वैकल्पिक के बजाय आवश्यक हो जाता है।

मीटरिंग पक्ष पर, सिरेमिक प्लंजर पंप पहनने के प्रतिरोध और कम कतरनी प्रदान करते हैं, और खुराक की सटीकता को सामान्य रूप से ±1% के भीतर रखने की आवश्यकता होती है। पेरिस्टाल्टिक विकल्प एकल-उपयोग प्रवाह पथ और हल्के सफाई-सत्यापन बोझ के लिए उस परिशुद्धता में से कुछ का व्यापार करते हैं - एक व्यापार-बंद जिसे उत्पाद विशेषताओं और बैच योजना के आधार पर तय किया जाना चाहिए, न कि केवल कीमत पर।

3. वैक्यूम स्टॉपरिंग: नकारात्मक दबाव वास्तव में क्या करता है

वायुमंडलीय स्टॉपरिंग स्टॉपर को खुली गर्दन में धकेलती है। वैक्यूम स्टॉपरिंग पहले कंटेनर के अंदर एक नकारात्मक दबाव खींचता है और फिर स्टॉपर को बैठाता है, जो अवशिष्ट हेडस्पेस गैस को बाहर निकालता है और स्टॉपर को दीवार के खिलाफ कसकर बैठने देता है। व्यावहारिक लाभ फंसी हुई गैस के कारण स्टॉपर रिबाउंड और अपूर्ण सीलिंग का कम जोखिम है।

प्रक्रिया योग्यता के दौरान तीन मापदंडों की पुष्टि की जानी चाहिए: नियंत्रण सीमा और वैक्यूम स्तर की स्थिरता, बैठने के बल की एकरूपता, और बैठने के बाद स्टॉपर की स्थिति की स्थिरता। ऑक्सीजन-संवेदनशील उत्पादों के लिए, गैस प्रतिस्थापन - आमतौर पर निकासी से पहले नाइट्रोजन शुद्धिकरण - और परिणामी अवशिष्ट ऑक्सीजन लक्ष्य एक ही पैरामीटर सेट में होते हैं, अलग चर्चा में नहीं।

4. एल्यूमिनियम कैप सीलिंग और सील अखंडता

टोपी को स्क्रू कैपिंग या क्रिम्पिंग द्वारा बंद किया जाता है - कारतूस भरने और सील करने के क्रम का दूसरा भाग - और उस बंद होने की गुणवत्ता पूरे शेल्फ जीवन के लिए कंटेनर बंद करने की अखंडता को निर्धारित करती है। एक कैपिंग सिस्टम को हर चक्र पर टॉर्क या क्रिंप बल की निगरानी और रिकॉर्ड करना चाहिए ताकि यांत्रिक प्रतिरोध को ट्रेंड किया जा सके और सील दोषों को एक परिभाषित सहनशीलता के अंदर रखा जा सके।

छोटे-व्यास वाले कैप एक संकीर्ण टॉर्क विंडो में बैठते हैं, और संदर्भ मूल्य सामान्य तालिका के बजाय कैप आपूर्तिकर्ता के सत्यापन डेटा और आपके स्वयं के परीक्षणों से आना चाहिए। सीलिंग के बाद अखंडता को आम तौर पर उच्च-वोल्टेज रिसाव का पता लगाने, माइक्रोबियल विसर्जन या डाई प्रवेश द्वारा सत्यापित किया जाता है, यह पुष्टि करता है कि फार्माकोपियल विधि की आवश्यकता के अनुसार इलास्टोमेर को ग्लास फ्लैंज के खिलाफ संपीड़ित किया गया है।

5. इन-लाइन निरीक्षण: वजन, स्टॉपर स्थिति, हेडस्पेस ऑक्सीजन

निरीक्षण प्रक्रिया के साथ-साथ चलता है, उसके बाद नहीं। एक विशिष्ट स्कोप उच्च परिशुद्धता लोड सेल या लेजर माप, स्टॉपर-पोजीशन दृष्टि, हेडस्पेस अवशिष्ट ऑक्सीजन जहां लागू हो, और कॉस्मेटिक दोष पहचान द्वारा वजन को कवर करता है।

प्रति-कंटेनर वजन सत्यापन सहनशीलता से बाहर इकाइयों को खारिज कर देता है और, उतना ही महत्वपूर्ण रूप से, खुराक पंपों पर निवारक रखरखाव को शेड्यूल करने के लिए उपयोग किए जाने वाले प्रवृत्ति डेटा का उत्पादन करता है। स्टॉपर-पोजीशन विजन को कार्ट्रिज लाइनों पर एक अनिवार्य जांच के रूप में माना जाना चाहिए: दोष को यहां पकड़ना सस्ता है और बाद में रिसाव के रूप में पता लगाना महंगा है।

एसेप्टिक आवश्यकताएँ: ISO 5, RABS और आइसोलेटर ट्रेड-ऑफ़

फार्मास्युटिकल कारतूस भरनाप्रक्रिया परिभाषा के अनुसार सड़न रोकनेवाला है, और बाधा निर्णय पूरी लाइन को आकार देता है। फिलिंग, स्टॉपरिंग और सीलिंग आम तौर पर एक लैमिनर-फ्लो हुड या एक प्रतिबंधित एक्सेस बैरियर सिस्टम (आरएबीएस) या आइसोलेटर के अंदर होती है, जिसमें HEPA-फ़िल्टर्ड वर्टिकल यूनिडायरेक्शनल एयरफ्लो एक नियंत्रित पृष्ठभूमि वातावरण के खिलाफ आईएसओ 14644-1 में परिभाषित आईएसओ 5 सफाई बनाए रखता है।

आइसोलेटर का चयन करना केवल इस बात का सवाल नहीं है कि सफ़ाई कैसे बनाए रखी जाती है। यह ग्लोव-पोर्ट लेआउट, ट्रांसफर-चैंबर कॉन्फ़िगरेशन, इन-लाइन स्टरलाइज़ेशन चक्र जैसे वाष्पीकृत हाइड्रोजन पेरोक्साइड और पृष्ठभूमि दबाव कैस्केड के लिए सत्यापन रणनीति को भी ठीक करता है। तकनीकी समझौते में तीन बिंदु तय करने लायक हैं: क्या फिलिंग मशीन का पदचिह्न वास्तव में बैरियर ओपनिंग से मेल खाता है, क्या लेमिनर प्रवाह गति में तंत्र द्वारा परेशान है, और क्या गतिशील परिस्थितियों में धुएं का अध्ययन बैरियर के अंदर वायु प्रवाह पैटर्न की पुष्टि करता है।

उत्पाद-संपर्क प्रवाह पथों को या तो जगह में साफ-सुथरा और जगह में स्टरलाइज़ करने की क्षमता या मॉड्यूलर इंटरफेस की आवश्यकता होती है जिसे जल्दी से नष्ट किया जा सकता है और ऑटोक्लेव किया जा सकता है। पंप, वाल्व, ट्यूबिंग और सील के लिए सामग्री प्रमाणपत्र और अनुकूलता डेटा को डिज़ाइन योग्यता पर बंद कर दिया जाना चाहिए - कमीशनिंग के लिए स्थगित नहीं किया जाना चाहिए।

एक अनलोडेड मशीन पर सटीकता और स्टॉपरिंग गुणवत्ता साबित नहीं की जा सकती। सत्यापन में शुद्ध पानी और वास्तविक उत्पाद की चिपचिपाहट से मेल खाने वाले प्लेसबो का उपयोग किया जाना चाहिए, जो प्रति चैनल सापेक्ष मानक विचलन की गणना के साथ, लगातार कई बार भरा जाता है। स्टॉपर वैक्यूम स्तर और सम्मिलन गहराई को एक समर्पित गेज के साथ जांचा जाता है, जो ट्यूब के अंदर स्टॉपर की एकत्रित स्थिति को मापता है, क्योंकि वह आयाम नियंत्रित करता है कि पेन-इंजेक्टर ड्राइव रॉड बाद में इसमें हस्तक्षेप करेगा या नहीं।

उपकरण विशिष्टता चेकलिस्ट

अधिकांश विनिर्देशन अंतराल एक प्रारूप परिवार के किनारों पर दिखाई देते हैं: श्रेणी में सबसे छोटी मात्रा, उच्चतम-चिपचिपापन उत्पाद, वह प्रारूप जो अंतिम बार जोड़ा गया था। नीचे दी गई तालिका बायोफार्मास्युटिकल कार्ट्रिज भरने की प्रक्रिया के लिए उपयोगकर्ता की आवश्यकता विनिर्देश में लिखने लायक न्यूनतम सेट है।

सामान्य विफलता मोड और उन्हें कैसे सत्यापित करें

फार्मास्युटिकल कार्ट्रिज भरने की प्रक्रिया योग्यता के दौरान उठाए गए अधिकांश विचलनों के लिए नीचे दिए गए विफलता मोड जिम्मेदार हैं; प्रत्येक के पास एक सत्यापन विधि होती है जो समस्या निवारण लॉग के बजाय प्रोटोकॉल में होती है।

बुलबुले और दृश्यमान कण।आमतौर पर पंप त्रुटि के बजाय फंसी हुई हवा का पता लगाया जाता है। इन-लाइन वैक्यूम डीगैसिंग, तरल-स्तर-निम्नलिखित भराव और कम-कतरनी प्रवाह पथ के साथ सत्यापित करें - फिर पुष्टि करें कि प्लेसबो उत्पादन गति पर चलता है, आधी गति पर नहीं।

झुके हुए या बिना बैठे हुए स्टॉपर्स।फिलिंग स्टेशन पर अदृश्य, रिसाव परीक्षण पर घातक। प्रत्येक इकाई पर स्टॉपर-स्थिति दृष्टि और एकत्रित गहराई की आवधिक विनाशकारी जांच के साथ सत्यापित करें।

अंडर- या ओवर-टॉर्कड कैप।दोनों विपरीत दिशाओं में सील विफलता उत्पन्न करते हैं। उच्च-वोल्टेज रिसाव का पता लगाने या डाई प्रवेश परिणामों के विरुद्ध सहसंबद्ध, प्रत्येक चक्र पर टॉर्क मॉनिटरिंग के साथ सत्यापित करें।

स्थानांतरण के दौरान कंटेनर टिप-ओवर।फिलिंग-स्टेशन लक्षण के साथ एक हैंडलिंग समस्या। दृष्टि-आधारित अभिविन्यास जांच और अधिकतम लाइन गति पर गाइड-रेल संपर्क बिंदुओं की समीक्षा के साथ सत्यापित करें।

अवशिष्ट ऑक्सीजन लक्ष्य से ऊपर.अक्सर गैस-प्रतिस्थापन समस्या होती है, वैक्यूम समस्या नहीं। पूरे बैच में हेडस्पेस विश्लेषण और एक दस्तावेज़ीकृत नाइट्रोजन पर्ज प्रोफ़ाइल के साथ सत्यापित करें।

अक्सर पूछे जाने वाले प्रश्न

कारतूस भरने की मशीन कैसे काम करती है?

में एकफार्मास्युटिकल कारतूस भरनाप्रक्रिया कंटेनर एक दो-छोर वाली ट्यूब है: कारतूस को उन्मुख किया जाता है और महत्वपूर्ण क्षेत्र में स्थानांतरित किया जाता है, एक सुई के माध्यम से डाला जाता है, एक स्टॉपर के साथ बंद किया जाता है - अधिकांश सड़न रोकनेवाला लाइनों में वैक्यूम के तहत - और एक एल्यूमीनियम सील के साथ कवर किया जाता है, जिसमें भरने का वजन और स्टॉपर की स्थिति लाइन में जांची जाती है।

वैक्यूम और वायुमंडलीय स्टॉपरिंग के बीच क्या अंतर है?

वायुमंडलीय स्टॉपरिंग परिवेश के दबाव में स्टॉपर को गर्दन में दबाती है। वैक्यूम स्टॉपरिंग सबसे पहले कंटेनर को खाली करती है, जो अवशिष्ट हेडस्पेस गैस को हटा देती है और स्टॉपर को दीवार के खिलाफ अधिक मजबूती से स्थापित करती है, जिससे रिबाउंड और अपूर्ण-सील जोखिम कम हो जाता है।

कारतूस भरने में आरटीयू का क्या मतलब है?

उपयोग के लिए तैयार: कंटेनर एक सीलबंद टब के अंदर एक घोंसले में पूर्व-निष्फल रूप से आता है, इसलिए लाइन कोई धुलाई या डिपाइरोजनेशन नहीं करती है। टब खोलने, स्थानांतरण-इंटरफ़ेस परिशोधन और आपूर्तिकर्ता योग्यता के लिए व्यापार-बंद चलता है।

कारतूस भरने में कितनी खुराक सटीकता प्राप्त की जा सकती है?

छोटी-मात्रा वाले बायोलॉजिक्स के लिए, ±1% या इससे अधिक एक सिरेमिक प्लंजर पंप के लिए सामान्य लक्ष्य है, जिसे केवल पानी के बजाय उत्पाद-मिलान प्लेसबो के साथ लोड के तहत प्रति चैनल सत्यापित किया जाता है।

क्या एक लाइन कारतूस, पीएफएस और शीशियों को संभाल सकती है?

हाँ - प्लेटफ़ॉर्म-आधारित मशीनें तीन प्रारूपों में सर्वो गति, खुराक और निरीक्षण साझा करती हैं, जिसमें प्रति कंटेनर प्रारूप भागों को बदला जाता है। परिवर्तन का समय और प्रारूप भागों की संख्या दो संख्याएँ हैं जिन्हें ऑर्डर करने से पहले पिन किया जाना चाहिए।

मानक संदर्भित

वायुजनित कणों की सघनता के आधार पर आईएसओ 14644-1 - क्लीनरूम वर्गीकरण

यूएसपी 〈1207〉 - बाँझ उत्पादों के लिए कंटेनर बंद अखंडता मूल्यांकन

ईयू जीएमपी अनुलग्नक 1 - बाँझ औषधीय उत्पादों का निर्माण

कार्ट्रिज भरने की लाइन निर्दिष्ट करना

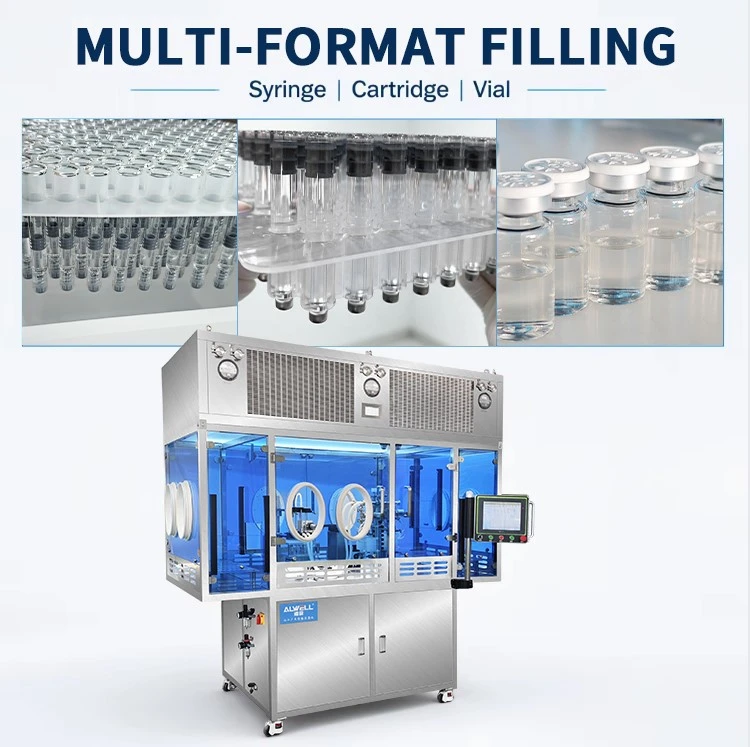

ALWELL छोटी मात्रा के इंजेक्शनों के लिए शंघाई में एसेप्टिक फिलिंग प्लेटफॉर्म बनाता है। नेस्टेड-टब वैक्यूम फिलिंग और स्टॉपरिंग मशीन एक ही प्लेटफॉर्म पर कारतूस, प्रीफिल्ड सीरिंज और शीशियों को चलाती है, वैक्यूम फिलिंग और स्टॉपरिंग, इन-लाइन वजन और स्टॉपर-पोजीशन निरीक्षण के साथ पूर्ण-सर्वो गति का उपयोग करते हुए, प्रक्रिया विकास से लेकर वाणिज्यिक उत्पादन तक की सीमा को कवर करती है। उपकरण 5,000 वर्ग मीटर की सुविधा में CE प्रमाणीकरण के साथ जीएमपी आवश्यकताओं के अनुसार बनाया गया है।

प्लेटफ़ॉर्म शेयरिंग तब सबसे अधिक मायने रखती है जब फार्मास्युटिकल कार्ट्रिज भरने की प्रक्रिया को बाद में प्रीफ़िल्ड सीरिंज या शीशियों तक विस्तारित करना पड़ता है: खुराक और निरीक्षण आर्किटेक्चर आगे बढ़ता है, और केवल प्रारूप भागों में परिवर्तन होता है।

यदि आप फार्मास्युटिकल कार्ट्रिज भरने की प्रक्रिया में अर्हता प्राप्त कर रहे हैं या उपकरण विकल्पों की तुलना कर रहे हैं, तो हमें उत्पाद विशेषताएँ, बैच योजना और कंटेनर विनिर्देश भेजें, और हमारी प्रक्रिया टीम आपके साथ लाइन कॉन्फ़िगरेशन की समीक्षा करेगी।एक लाइन कॉन्फ़िगरेशन समीक्षा का अनुरोध करें
