आरटीयू कार्ट्रिज फिलिंग: उपकरण और पैकेजिंग संगतता गाइड

जैसे-जैसे बायोफार्मास्युटिकल विनिर्माण लचीले, छोटे-से-मध्यम बैच प्रसंस्करण की ओर बढ़ रहा है, आरटीयू (रेडी-टू-यूज़) प्राथमिक पैकेजिंग एक स्वर्ण मानक के रूप में उभरी है। नेस्ट और टब कॉन्फ़िगरेशन में आपूर्ति किए गए पूर्व-निष्फल कारतूस घर में धुलाई, डीपाइरोजनेशन और जटिल जल-इंजेक्शन उपयोगिताओं की आवश्यकता को समाप्त करते हैं।



हालाँकि, उच्च भरने की सटीकता और कंटेनर बंद करने की अखंडता को प्राप्त करने के लिए आरटीयू कारतूस भरने वाली पैकेजिंग विनिर्देशों और स्वचालित सड़न रोकनेवाला भरने वाले उपकरण के बीच सख्त संरेखण की आवश्यकता होती है।



मल्टी-फॉर्मेट आरटीयू फिलिंग लाइन (पीएफएस, कार्ट्रिज और शीशियां) बनाते समय यह व्यापक गाइड नेस्ट/टब पैकेजिंग मानकों, स्वचालित फीडिंग तंत्र विकल्पों, कंटेनर आकार की बाधाओं और प्रमुख इंजीनियरिंग विचारों को तोड़ता है।

1. आरटीयू कार्ट्रिज के लिए नेस्ट और टब पैकेजिंग मानकों को समझना

आरटीयू कार्ट्रिज सुरक्षात्मक, डबल-बैग वाले प्लास्टिक टबों के अंदर पूर्व-धोए हुए, डिपाइरोजनेटेड और एथिलीन ऑक्साइड (ईटीओ) या भाप-निष्फल रूप में आते हैं।

के प्रमुख घटकआरटीयू कार्ट्रिज भरना:

टब (कंटेनर): मानकीकृत प्लास्टिक बाहरी बॉक्स (आमतौर पर आईएसओ/आईएसओ-संरेखित पदचिह्न मानकों के अनुरूप) पारगमन के दौरान घोंसले की रक्षा करता है।

नेस्ट (ग्रिड मैट्रिक्स): एक निलंबित पॉलीप्रोपाइलीन मैट्रिक्स जो ग्लास-टू-ग्लास संपर्क के बिना व्यक्तिगत कारतूस को लंबवत रखता है।

टाइवेक ढक्कन और सुरक्षात्मक शीट: हीट-सील्ड पारगम्य ढक्कन एक बाँझ माइक्रोबियल अवरोध को बनाए रखते हुए नसबंदी गैस मार्ग की अनुमति देता है।

सामान्य उद्योग मैट्रिक्स प्रारूप:

100-होल नेस्ट (10x10): 3.0 एमएल डेंटल और इंसुलिन कार्ट्रिज के लिए मानक।

160-होल नेस्ट (10x16 या कंपित): क्लीनरूम थ्रूपुट को अनुकूलित करने के लिए छोटे 1.5 एमएल कार्ट्रिज के लिए सामान्य।

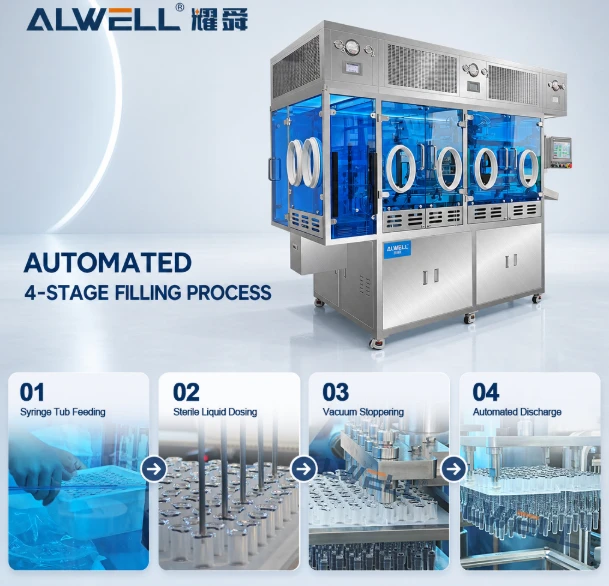

2. उपकरण लोडिंग और अनलोडिंग कॉन्फ़िगरेशन

आपकी स्वचालित फिलिंग लाइन और नेस्ट/टब फ़ुटप्रिंट के बीच की बातचीत क्लीनरूम कणों की संख्या, लाइन की गति और श्रम आवश्यकताओं को नियंत्रित करती है।

[ Tub De-bagging ] ──> [ Tyvek Peeling ] ──> [ Nest De-nesting / Direct Filling ] ──>[रोकना और समेटना]

A. स्वचालित टब इनफ़ीड और डी-बैगिंग

मैनुअल डी-बैगिंग: ऑपरेटर क्लास सी से क्लास ए पास-थ्रू के अंदर बाहरी बैगों को मैन्युअल रूप से पोंछता है और उतारता है।

स्वचालित रोबोट डी-बैगिंग: रोबोटिक हथियार यूनिडायरेक्शनल एयरफ्लो के तहत बाहरी बैग को हटा देते हैं, जिससे ग्रेड ए आइसोलेटर्स के अंदर मानव कण उत्पादन कम हो जाता है।

बी. कवर छीलना और लाइनर हटाना

मैनुअल पीलिंग: यदि टायवेक फाइबर खुले कांच की गर्दन के पास फटते हैं तो कणों के गिरने का उच्च जोखिम होता है।

स्वचालित मैकेनिकल/वैक्यूम पीलिंग: गर्म या वैक्यूम-असिस्टेड पील आर्म्स टाइवेक फिल्मों को आसानी से हटा देते हैं, जिससे खुले स्टेराइल कार्ट्रिज के ठीक ऊपर कण उत्पादन समाप्त हो जाता है।

सी. इन-नेस्ट फिलिंग बनाम डी-नेस्टिंग प्रोसेसिंग

3. कंटेनर आयाम और यांत्रिक टूलींग संगतता

कारतूस मानक शीशियों की तुलना में काफी सख्त आयामी सहिष्णुता प्रबंधन की मांग करते हैं क्योंकि अंतिम भरा हुआ उत्पाद मैकेनिकल पेन इंजेक्टर या ऑटोइंजेक्टर में फिट होना चाहिए।

महत्वपूर्ण आयामी जांच बिंदु:

कुल लंबाई और निकला हुआ किनारा बाहरी व्यास (ओडी): नेस्ट पॉकेट क्लीयरेंस तय करता है। यदि निकला हुआ किनारा बड़ा है, तो कारतूस असमान रूप से लटकते हैं, जिसके परिणामस्वरूप परिवर्तनीय भराव ऊंचाई या सुई संरेखण क्रैश हो जाता है।

आंतरिक व्यास (आईडी) एकरूपता: तरल स्तंभ की ऊंचाई और खुराक सटीकता को नियंत्रित करता है। फिक्स्ड-स्ट्रोक पिस्टन पंपों का उपयोग करते समय कांच की दीवार की मोटाई में भिन्नता वॉल्यूमेट्रिक भरण स्थिरता को प्रभावित करती है।

गर्दन और क्रिम्प ज्योमेट्री: एल्युमीनियम कैप को नियंत्रित टॉर्क और दबाव के साथ क्रिम्प किया जाना चाहिए। अत्यधिक क्रिम्पिंग से कांच की गर्दन टूट जाती है; अंडर-क्रिम्पिंग से ऊंचाई के दबाव में बदलाव के तहत कंटेनर क्लोजर इंटीग्रिटी (सीसीआई) का रिसाव होता है।

4. बहु-प्रारूप संगतता बाधाएँ: कार्ट्रिज बनाम पीएफएस बनाम शीशियाँ (3-इन-1 कॉम्बो लाइन्स)

कई सीडीएमओ और लचीले दवा डेवलपर्स एक ही मशीन प्लेटफॉर्म पर आरटीयू प्रीफिल्ड सीरिंज (पीएफएस), आरटीयू कार्ट्रिज और आरटीयू शीशियों को संसाधित करने के लिए डिज़ाइन की गई 3-इन-1 कॉम्बो फिलिंग लाइन का विकल्प चुनते हैं। लागत-प्रभावी होने के बावजूद, इंजीनियरिंग ट्रेड-ऑफ़ मौजूद हैं

बहु-प्रारूप लाइनों में प्रमुख तकनीकी चुनौतियाँ और समाधान:

1. सीलिंग और स्टॉपरिंग तंत्र में अंतर

• पीएफएस: केवल ऊपर से प्लंजर इंसर्शन (मैकेनिकल रॉड या वैक्यूम इंसर्शन के माध्यम से) की आवश्यकता होती है।
• शीशियाँ: आंशिक/पूर्ण रबर स्टॉपर सम्मिलन की आवश्यकता होती है, इसके बाद निरंतर एल्यूमीनियम कैप क्रिम्पिंग होती है।
• कार्ट्रिज: डुअल-एंड सीलिंग-बॉटम प्लंगर इंसर्शन और टॉप कैप क्रिम्पिंग की आवश्यकता होती है।
• उपकरण समाधान:वैक्यूम प्लंगर प्लेसमेंट और सर्वो क्रिम्पिंग हेड्स के लिए त्वरित-परिवर्तन टूलींग सरणी वाले मॉड्यूलर स्टेशन।

2. खुराक और नोजल मोशन डायनेमिक्स

विस्कोस जैल (एचए/पीएफएस): हाई-टॉर्क सर्वो ड्राइव, हीटेड हॉपर और सक-बैक डाइविंग नोजल की आवश्यकता होती है।

संवेदनशील बायोलॉजिक्स (इंसुलिन / कारतूस): प्रोटीन कतरनी और बुलबुले के गठन को रोकने के लिए कम-कतरनी पेरिस्टाल्टिक या सिरेमिक पंप की आवश्यकता होती है।

उपकरण समाधान:विनिमेय पंप मैनिफ़ोल्ड्स (पेरिस्टाल्टिक बनाम रोटरी सिरेमिक पिस्टन) को पूर्व-निर्धारित सॉफ़्टवेयर व्यंजनों के रूप में संग्रहीत किया जाता है।

3. चेंजओवर डाउनटाइम और क्लीनरूम वैलिडेशन

कॉम्बो लाइन पर प्रारूप बदलने के लिए नेस्ट ग्रिपर, स्टारव्हील, फिलिंग सुई और क्रिम्पिंग चक को बदलने की आवश्यकता होती है।

उपकरण समाधान:लेजर-नक़्क़ाशीदार पहचान कोड के साथ उपकरण-रहित त्वरित-परिवर्तन वाले हिस्से। यह ग्रेड ए क्लीनरूम अखंडता से समझौता किए बिना 30 मिनट से कम समय में प्रारूप परिवर्तन की गारंटी देता है।

5.आरटीयू कार्ट्रिज फिलिंग: मुख्य तकनीकी हाइलाइट्स

नेस्ट/टब पैकेजिंग संगतता: पूर्व-निष्फल आरटीयू (रेडी-टू-यूज़) नेस्ट और टब प्रारूपों के लिए अनुकूलित, निर्बाध स्वचालित डी-नेस्टिंग और टब खोलने को सुनिश्चित करना।

परिशुद्धता खुराक और बुलबुला-मुक्त तकनीक: वैक्यूम-असिस्टेड फिलिंग के साथ संयुक्त उच्च परिशुद्धता सर्वो-संचालित सिरेमिक पंपों का उपयोग करता हैआरटीयू कारतूस भरनासूक्ष्म बुलबुले को रोकने और ±1% सटीकता प्राप्त करने के लिए।

3-इन-1 कॉम्बो बहुमुखी प्रतिभा: एक मॉड्यूलर फिलिंग लाइन पर कार्ट्रिज, पीएफएस और शीशियों को लचीले ढंग से संसाधित करने के लिए टूल-रहित तीव्र बदलाव क्षमताओं के साथ डिज़ाइन किया गया।

कठोर सत्यापन और अनुपालन: पूरी तरह से सीजीएमपी और ईयू-जीएमपी अनुबंध 1 मानकों का अनुपालन करता है, जिसमें 21 सीएफआर भाग 11 अनुरूप ऑडिट ट्रेल्स और विश्वसनीय कंटेनर क्लोजर अखंडता शामिल है।
